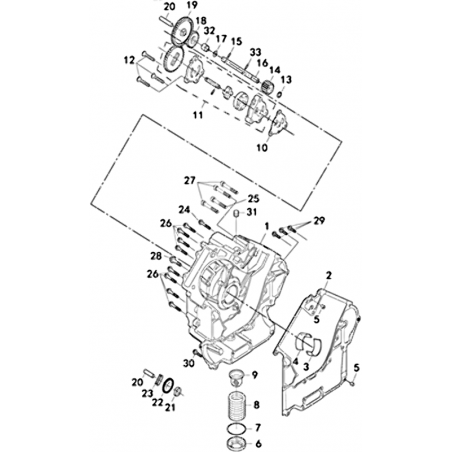

POUR LE REPERE 1, VOIR LE REPERE 1 DU CHAPITRE CARTER GAUCHE / POMPE A EAU. LES PIECES DOIVENT ETRE REMPLACEES EN MEME TEMPS.
    LE REPERE 2 (HS-11101-F68-0000) NE SE DETAILLE PLUS PAR LE FOURNISSEUR
3

  PALIER DE VIBREQUIN RB9173KL
Ref HS-92204-010-0000

18,24 € done_outline
4

  PALIER DE VIBREQUIN RB9173KU
Ref HS-92201-F68-0000

36,48 € done_outline
5

  CENTREUR 10X16
Ref HY2531017 rating

0,72 € done_outline
6

BOUCHON DE VIDANGE MOTEUR
Ref HY23111 rating

17,88 € done_outline
7

JOINT TORIQUE 36X3.5
Ref HY23112 rating

5,88 € done_outline
8

RESSORT DE COMPRESSION CREPINE
Ref HY23110

13,44 € done_outline
9

CREPINE D'HUILE
Ref HS-15203-F11-0000

5,16 € done_outline
10

  JOINT DE POMPE A HUILE
Ref HS-15101-F68-0000

1,08 € done_outline
11

  ENSEMBLE POMPE A HUILE
Ref HS-15100-F68-0000

38,16 € done_outline
12

  VIS M6X30
Ref HS-819-6-30

1,08 € done_outline
13

  CIRCLIP D. 10
Ref HS-90710-F68-0000

0,72 € done_outline
    REPERE 14, IL Y AVAIT 2 MODELES. LE MODELE PLASTIQUE NE SE DETAILLE PLUS (HS-19714-F68-0000), UTILISER LA REF CI-DESSOUS ET COMMANDER L'AXE REPERE 20
14

ENGRENAGE METAL
Ref HS-19714-010-0001

13,20 € done_outline
15

GOUPILLE D.4X21
Ref HS-19722-F68-0000

2,28 € done_outline
16

  AXE DE POMPE A EAU
Ref HS-19709-F68-0000

12,60 € done_outline
17

RONDELLE 10,3X17X1
Ref HS-90601-F68-0000

0,72 € done_outline
18

  ENGRENAGE DE POMPE A EAU
Ref HS-19712-F68-0000

7,56 € done_outline
19

  PIGNON DE POMPE A HUILE
Ref HS-15160-F68-0000

6,48 € done_outline
20

ARBRE
Ref HS-31230-F68-0000

3,48 € done_outline
21

ROULEMENT 6200 10X30X9MM
Ref RT-6200-2RS

10,32 € done_outline
22

  PIGNON AIR CARBURANT
Ref HS-15320-F68-0000

4,80 € done_outline
23

  JOINT
Ref HS-91214-F68-0000

6,96 € done_outline
24

  VIS M6 X 70
Ref HS-93107-0607-0060

1,08 € not_interested
25

  VIS M8X55
Ref HS-5787-8-55

1,08 € done_outline
26

  VIS M6 X 75
Ref HS-93107-0607-5060

1,08 € not_interested
27

  VIS M8X65
Ref HS-5787-8-65

1,44 € not_interested
28

  VIS M6 X 80
Ref HS-5787-6-80

1,68 € done_outline
29

  VIS M6X20
Ref HY10110 rating

1,32 € done_outline
30

  VIS M6X35
Ref HS-5787-6-35

1,08 € done_outline
31

VIS
Ref HS-90406-J00000-0200

3,36 € not_interested
32

  ENTRETOISE PIGNON POMPE HUILE
Ref HS-19723-010-0000

3,48 € done_outline
33

PION 4X16
Ref HY71709

1,44 € done_outline
7006_07_0001
