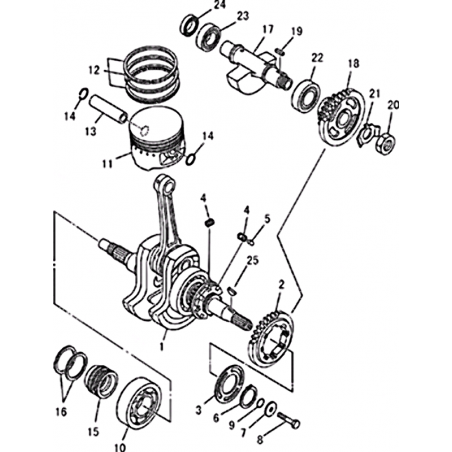

LE REPERE 1 (HS-13200-F39-0000) NE SE DETAILLE PLUS PAR LE FOURNISSEUR, VOIR LES REPERES 1-1 A 1-5 CI-DESSOUS :
1-1

EMBIELLAGE CONICITE 1:7
Ref HS-13200-007-0001

409,68 € done_outline
1-2

ECROU M22X1
Ref HS-90402-J00-1401

14,04 € not_interested
1-3

ROTOR
Ref HS-31110-004-0400

281,76 € done_outline
1-4

COURONNE
Ref HS-2440A-035-0000

93,48 € done_outline
1-5

RONDELLE 22X35X2
Ref HS-24411-004-0000

4,56 € done_outline
2

  PIGNON
Ref HS-13304-004-0000

81,36 € done_outline
3

  RONDELLE
Ref HS-13305-F39-0000

1,68 € done_outline
4

RESSORT
Ref HS-13302-F39-0000

1,32 € done_outline
5

PION 6X9.36
Ref HS-13303-F39-0000

0,84 € done_outline
6

CIRCLI 35
Ref HY10770

0,84 € not_interested
7

  RONDELLE 25.3X39X1
Ref HS-90615-F39-0000

0,96 € done_outline
8

  VIS M10X40
Ref HS-5783-10-44

1,32 € done_outline
9

JOINT TORIQUE 16X3
Ref HS-91207-F39-0000

9,96 € not_interested
10

ROULEMENT 6307 35X80X21MM
Ref RT-6307

53,88 € done_outline
11

PISTON 700CC
Ref HS-13101-F39-0000

70,92 € done_outline
12

JEU DE SEGMENT 700CC
Ref HS-13120-F39-0000

42,60 € done_outline
13

AXE PISTON 70X22
Ref HS-13111-F39-0000

10,56 € done_outline
14

CIRCLIP
Ref HS-91301-F39-0000

0,96 € done_outline
15

SUPPORT DE JOINT
Ref HS-13401-F39-0000

30,00 € not_interested
16

JOINT
Ref HS-13402-F39-0000

9,36 € done_outline
17

  BALANCIER
Ref HS-13300-F39-0000

70,56 € not_interested
18

  PIGNON
Ref HS-13320-F39-0000

126,00 € done_outline
19

  CLAVETTE B5X12
Ref HS-1095-5-12-4

4,32 € done_outline
20

  ECROU M18
Ref HS-6172-1-18-1

4,68 € done_outline
21

  RONDELLE
Ref HS-13321-F39-0000

0,84 € done_outline
22

ROULEMENT 6305 25X62X17MM
Ref RT-6305

36,72 € done_outline
23

ROULEMENT 6304
Ref RT-6304

35,28 € done_outline
24

  JOINT SPY 20X30X7
Ref HS-91101-F39-0000

12,96 € done_outline
25

CLAVETTE
Ref HS-13201-F39-0000

4,92 € done_outline
2022_07_0001

Références spécifiques
